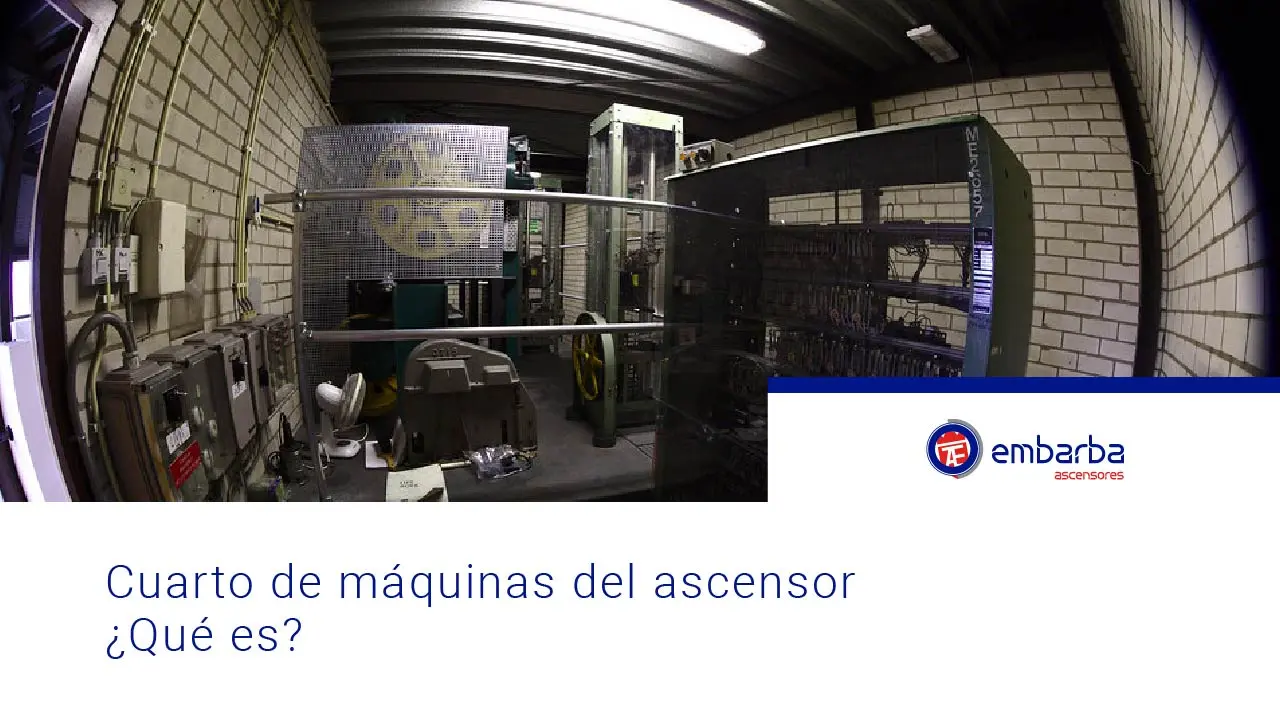

El cuarto de máquinas de un montacargas, también conocido como cuarto de máquinas de un elevador o ascensor, es un espacio fundamental para el correcto funcionamiento del sistema de elevación. En él se aloja la maquinaria y los componentes esenciales que permiten el movimiento vertical de la cabina. La ubicación, el tamaño y los componentes del cuarto de máquinas varían según el tipo de ascensor: eléctrico o hidráulico, y si se trata de un sistema con o sin cuarto de máquinas.
Tipos de cuartos de máquinas
Ascensores Eléctricos
En los ascensores eléctricos, el cuarto de máquinas se sitúa generalmente encima del hueco del ascensor. Esto se debe a que el motor y los componentes asociados requieren una ubicación estratégica para optimizar el funcionamiento del sistema. Dentro de este espacio, encontraremos:
- Motor de tracción: El corazón del sistema, responsable de la fuerza necesaria para elevar y descender la cabina.
- Bancada o soporte del motor: Estructura que soporta el peso del motor y otros componentes.
- Limitador de velocidad: Dispositivo de seguridad crucial que detiene el ascensor en caso de velocidad excesiva.
- Cuadro de maniobras: Controla las operaciones del ascensor, incluyendo arranque, parada, y selección de pisos.
- Protecciones eléctricas: Elementos de seguridad para proteger contra sobrecargas y cortocircuitos.
- Sistema de ventilación: Garantiza la adecuada disipación del calor generado por el motor.
- Iluminación: Tanto para el cuarto de máquinas como para el hueco del ascensor.
Ascensores Hidráulicos
Los ascensores hidráulicos presentan una configuración diferente. El cuarto de máquinas puede ubicarse cerca de cualquier planta, ya que el sistema hidráulico no exige la misma disposición que el sistema eléctrico. Los componentes clave en este tipo de cuarto de máquinas son:
- Grupo hidráulico: Compuesto por un motor, una bomba, un depósito de aceite y un grupo de válvulas. Este sistema genera la presión hidráulica necesaria para elevar la cabina.
- Cuadro de maniobras: Similar al de los ascensores eléctricos, controla las funciones del ascensor.
- Protecciones eléctricas y sistema de ventilación: Elementos de seguridad y refrigeración, similares a los de los ascensores eléctricos.
- Iluminación: Para el cuarto de máquinas y el hueco del ascensor.
Ascensores sin cuarto de máquinas
La tecnología ha permitido el desarrollo de ascensores que no requieren un cuarto de máquinas dedicado. En estos casos, los componentes se integran de manera compacta, reduciendo la necesidad de un espacio específico. Para los ascensores eléctricos sin cuarto de máquinas, los componentes se ubican dentro del hueco del ascensor, con el cuadro de maniobras generalmente situado cerca de la puerta del piso superior. Los ascensores hidráulicos sin cuarto de máquinas suelen utilizar armarios homologados de dimensiones reducidas para alojar la maquinaria.
Ubicación del cuarto de máquinas
La ubicación óptima del cuarto de máquinas depende del tipo de ascensor y de las características del edificio. Como se mencionó anteriormente, los ascensores eléctricos suelen tener su cuarto de máquinas encima del hueco del ascensor, mientras que los ascensores hidráulicos ofrecen mayor flexibilidad en su ubicación. En algunos casos, el cuarto de máquinas puede estar ubicado en un espacio anexo, dependiendo de las condiciones del edificio y las regulaciones locales.
Consultas habituales sobre cuartos de máquinas de montacargas
A continuación, se responden algunas de las preguntas más frecuentes sobre los cuartos de máquinas de montacargas:
¿Qué tamaño debe tener un cuarto de máquinas?
El tamaño del cuarto de máquinas varía según el tipo de ascensor y su capacidad. Las normativas locales y las especificaciones del fabricante determinan las dimensiones mínimas necesarias para garantizar un funcionamiento seguro y eficiente.
¿Qué mantenimiento requiere un cuarto de máquinas?
El cuarto de máquinas requiere un mantenimiento regular para asegurar el funcionamiento óptimo del ascensor. Esto incluye la inspección periódica de los componentes, la limpieza, y la lubricación de las piezas móviles. Es fundamental contar con un plan de mantenimiento preventivo para evitar problemas y garantizar la seguridad.
¿Qué normas de seguridad se deben cumplir en un cuarto de máquinas?
La seguridad es primordial en un cuarto de máquinas. Se deben cumplir las normativas locales y las recomendaciones del fabricante en cuanto a la instalación eléctrica, la ventilación, la iluminación, y el acceso al espacio. Es vital que el cuarto de máquinas esté correctamente señalizado y que se tomen las medidas necesarias para evitar riesgos.
Tabla comparativa: Ascensores eléctricos vs. hidráulicos
| Característica | Ascensor Eléctrico | Ascensor Hidráulico |
|---|---|---|
| Ubicación del cuarto de máquinas | Generalmente encima del hueco | Flexible, cerca de cualquier planta |
| Sistema de elevación | Motor de tracción | Sistema hidráulico (motor, bomba, depósito de aceite) |
| Ventajas | Mayor velocidad, mayor capacidad de carga en edificios altos | Menor coste inicial, ideal para edificios bajos |
| Desventajas | Mayor coste inicial, requiere espacio para el cuarto de máquinas | Velocidad más lenta, menos eficiente para edificios altos |
Lista de verificación para la inspección de un cuarto de máquinas
- Inspección del motor y sus componentes
- Verificación del sistema de frenos
- Revisión del sistema de ventilación
- Comprobación del cuadro de maniobras
- Inspección del sistema de iluminación
- Verificación de las protecciones eléctricas
- Evaluación del estado general del cuarto de máquinas
La correcta gestión y mantenimiento del cuarto de máquinas es fundamental para la seguridad y el buen funcionamiento del ascensor. Es recomendable realizar inspecciones periódicas y contar con profesionales cualificados para la realización de las tareas de mantenimiento.
