Este artículo describe el esquema hidráulico interno de un montacargas, enfocándose en el papel crucial de la válvula antiretorno pilotada. Se omitirá la estructura exterior del montacargas para centrarse exclusivamente en el sistema hidráulico.
Funcionamiento de la Válvula Antiretorno Pilotada

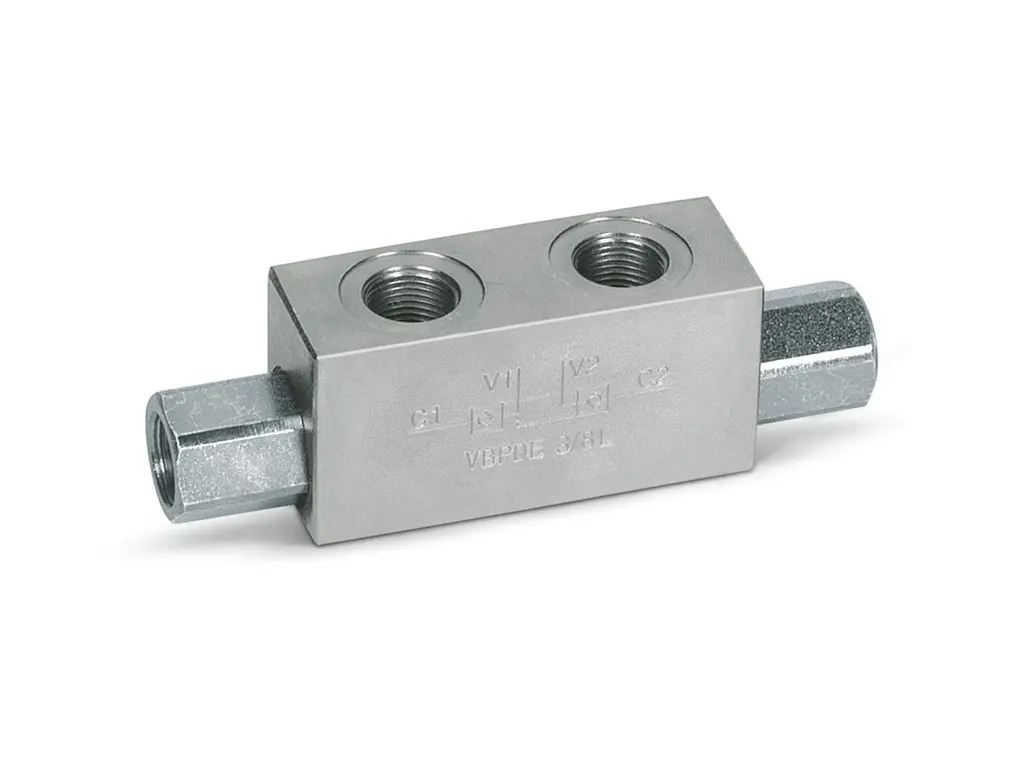

Una válvula antiretorno pilotada, también conocida como válvula unidireccional pilotada o válvula de retención pilotada, es un componente esencial en sistemas hidráulicos. Su función principal es permitir el flujo de fluido (generalmente aceite hidráulico) en una sola dirección, impidiendo su flujo inverso, excepto cuando se aplica presión a través de un piloto.
A diferencia de una válvula antiretorno simple, la válvula antiretorno pilotada ofrece un control más preciso. En condiciones normales, actúa como una válvula unidireccional estándar. Sin embargo, cuando se activa el piloto, se puede superar la fuerza del resorte o del mecanismo de retención interno, permitiendo el flujo en la dirección opuesta.
Componentes Clave del Sistema Hidráulico
El esquema hidráulico de un montacargas con válvula antiretorno pilotada típicamente incluye los siguientes componentes:
- Bomba Hidráulica: Suministra el aceite hidráulico a presión al sistema.
- Válvula de Control Direccional: Regula el flujo de aceite hacia los diferentes actuadores (cilindros hidráulicos).
- Cilindros Hidráulicos: Convierten la energía hidráulica en movimiento mecánico, elevando y bajando las horquillas del montacargas.
- Válvula Antiretorno Pilotada: Impide el flujo inverso del aceite, protegiendo los componentes del sistema y controlando el movimiento.
- Acumulador Hidráulico (opcional): Almacena energía hidráulica para proporcionar una respuesta más rápida o para situaciones de emergencia.
- Filtros Hidráulicos: Limpian el aceite hidráulico para prevenir la abrasión de los componentes.
- Tanque de Aceite Hidráulico: Almacena el aceite hidráulico.
Esquema Simplificado
Para simplificar, consideremos un esquema básico donde la válvula antiretorno pilotada protege el circuito de descenso:
| Componente | Función |
|---|---|
| Bomba Hidráulica | Proporciona la presión para elevar las horquillas |
| Válvula de Control Direccional | Controla la dirección del flujo de aceite |
| Cilindro Hidráulico | Eleva y baja las horquillas |
| Válvula Antiretorno Pilotada | Previene el descenso incontrolado de las horquillas |
En este esquema, la válvula antiretorno pilotada está ubicada en la línea de retorno del cilindro hidráulico. Durante el descenso, la válvula se cierra, impidiendo que el aceite fluya rápidamente hacia el tanque, permitiendo un descenso controlado. La activación del piloto permite un descenso más rápido y controlado.
Ventajas de Utilizar una Válvula Antiretorno Pilotada
- Control Preciso del Flujo: Permite un control más fino del movimiento de las horquillas del montacargas.
- Prevención de Desensos Incontrolados: Ofrece una mayor seguridad al impedir que las horquillas caigan repentinamente.
- Protección de Componentes: Reduce el riesgo de daños en la bomba y otros componentes debido a golpes de ariete o flujo inverso.
- Mayor Eficiencia: Permite un funcionamiento más eficiente del sistema hidráulico.
Consultas Habituales
Algunas consultas habituales sobre las válvulas antiretorno pilotadas en montacargas son:
- ¿Cómo se selecciona la válvula antiretorno pilotada adecuada para un montacargas?
- ¿Qué tipo de mantenimiento requiere una válvula antiretorno pilotada?
- ¿Cuáles son las posibles fallas de una válvula antiretorno pilotada y cómo se diagnostican?
- ¿Qué sucede si la válvula antiretorno pilotada falla?
Consideraciones de Diseño
El diseño del esquema hidráulico debe considerar:
- Capacidad de Flujo: La válvula debe tener una capacidad de flujo suficiente para satisfacer las necesidades del montacargas.
- Presión de Operación: La válvula debe ser capaz de soportar la presión de operación del sistema.
- Viscosidad del Aceite: La viscosidad del aceite hidráulico debe ser compatible con la válvula.
- Temperatura de Operación: La válvula debe funcionar correctamente dentro del rango de temperatura de operación.
Tabla Comparativa de Tipos de Válvulas Antiretorno
| Tipo de Válvula | Características | Ventajas | Desventajas |
|---|---|---|---|
| Válvula Antiretorno de Bola | Simple y económica | Fácil instalación y mantenimiento | Menos preciso en el control de flujo |
| Válvula Antiretorno Pilotada | Control de flujo preciso | Mayor seguridad y eficiencia | Más compleja y costosa |
| Válvula Antiretorno de Diafragma | Alta capacidad de flujo | Duradera y fiable | Mantenimiento más complejo |
La elección del tipo de válvula antiretorno dependerá de las necesidades específicas del sistema hidráulico del montacargas.
La válvula antiretorno pilotada desempeña un papel esencial en el esquema hidráulico de un montacargas, proporcionando control, seguridad y eficiencia. Su correcta selección e instalación son cruciales para el buen funcionamiento y la longevidad del equipo.
