Las horquillas son un componente esencial de cualquier montacargas, y su selección adecuada es crucial para la seguridad y eficiencia del trabajo. Existen diversos tipos de horquillas para montacargas, cada uno diseñado para manejar diferentes tipos de cargas y situaciones. Esta información explorará las características, dimensiones y aplicaciones de las distintas horquillas, ayudándote a elegir la opción más adecuada para tus necesidades.

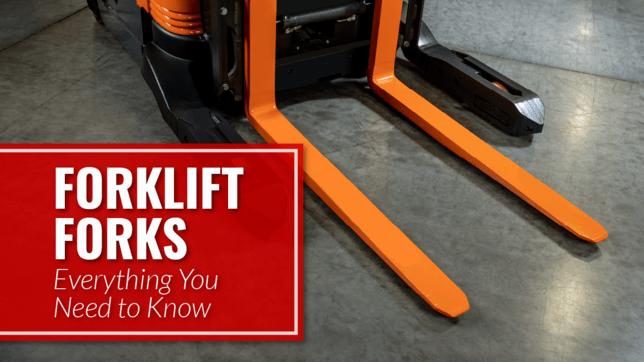

Dimensiones de las Horquillas
Las dimensiones clave de una horquilla son el grosor, el ancho y la longitud. Estas se expresan generalmente como (Grosor x Ancho x Longitud). Por ejemplo, 1 ½” x 4″ x 42″ son dimensiones comunes.
Grosor (T)
El grosor se mide a lo largo del vástago (también llamado eje), la parte vertical de la horquilla. Los grosores comunes incluyen 1 ½”, 1 ¾”, 2”, y 2 ½”. El grosor adecuado depende de la capacidad de elevación del montacargas y el peso de la carga. Un grosor mayor puede compensar un ancho menor para mantener una alta capacidad.
Ancho (W)
El ancho se mide en el punto más ancho de la hoja (la parte horizontal que soporta la carga). Depende de la clase de la horquilla. Las clases II suelen tener un ancho de 4 pulgadas, mientras que las clases III y IV pueden tener 5 y 6 pulgadas respectivamente.
Longitud (L)
La longitud se mide desde la punta de la hoja hasta la cara del vástago. Una longitud estándar es de 42 pulgadas, aunque también son comunes las de 48, 60, 72, 96 y 120 pulgadas, estas últimas para montacargas de alta capacidad.
Clasificación de Horquillas por Clase ITA
La clasificación ITA se basa en la distancia entre la parte inferior de la barra de la horquilla del carro y la barra superior donde se montan los ganchos. Existen 5 clases:
| Clase ITA | Altura del Carro (pulgadas) | Capacidad del Montacargas (lbs) |
|---|---|---|
| 1 | 13 | Menos de 2,200 |
| 2 | 16 | 2,200 a 5,500 |
| 3 | 20 | 5,500 a 10,998 |
| 4 | 25 | 11,000 a 17,600 |
| 5 | 266 | 17,602 a 24,198 |
Las clases también se subdividen en versiones "A" y "B", definidas por la caída de la horquilla (distancia entre la parte superior del gancho inferior y el suelo).
Tipos de Horquillas para Montacargas
Existen numerosos tipos de horquillas, cada una diseñada para una aplicación específica:
- Horquillas de Montaje en Eje: Se diferencian de las ITA en su diseño y aplicación. Utilizan un collar montado en la parte superior del vástago que se conecta al montacargas mediante un eje largo.
- Horquillas para Bloques: Muy delgadas con un talón ensanchado para mayor resistencia, ideales para levantar bloques de concreto y cemento.
- Horquillas para Madera: Con hojas anchas y delgadas para manipular madera sin dañarla.
- Horquillas para Tambores: Con un recorte en las hojas para sujetar los tambores.
- Horquillas Telescópicas: Alternativa a las extensiones de horquilla, usan hidráulica para extender su alcance.
- Horquillas con Báscula Integrada: Permiten pesar la carga sin necesidad de una báscula externa.
- Horquillas para Bobinas: Diseñadas para sujetar bobinas de acero, pilas de concreto, etc. con un chaflán o radio en las hojas para sujetar cargas redondeadas.
- Horquillas para Neumáticos: Similares a las horquillas para bobinas, pero específicamente para neumáticos.
- Horquillas Corrugadas: Con una punta muy delgada para levantar materiales como láminas corrugadas o cartón.
- Horquillas Desplazadas y Empotradas: Permiten un ancho de trabajo mayor o menor que el del carro.
- Horquillas Peek-a-Boo (PAB): Ofrecen mejor visibilidad al operador, especialmente en la industria maderera.
- Horquillas de Desenganche Rápido (QD): Permiten un desmontaje rápido y fácil.
- Horquillas Plegables: Se pliegan para facilitar el transporte y el uso en espacios reducidos.
- Horquillas para Yeso: Con almohadillas de poliuretano o neopreno para proteger el yeso.
- Horquillas con Placa de Punta: Para cargar láminas de metal.
- Horquillas Antideslizantes: Con una superficie abrasiva para un mejor agarre.
- Horquillas Resistentes a Chispas: Para entornos con riesgo de explosión.
- Horquillas de Acero Inoxidable: Para ambientes húmedos.
- Horquillas Rotadoras: Permiten inclinar la carga.
- Horquillas con Rodillos: Para montacargas de alta capacidad.
- Horquillas para Embarcaciones: Con revestimiento de goma para proteger las embarcaciones.
- Horquillas con Enganche de Remolque: Para tirar y empujar cargas.
- Horquillas Invertidas: Montadas al revés para levantar cargas suspendidas.
- Extensiones de Horquillas: Aumentan la longitud de las horquillas existentes.
Inspección de Horquillas
La inspección regular de las horquillas es crucial para la seguridad. Se debe verificar el desgaste de la hoja y el gancho, la presencia de grietas, la rectitud del vástago y la hoja, el ángulo entre la hoja y el vástago, el nivel de las puntas y el estado del hardware de bloqueo. Las horquillas deben reemplazarse una vez que el desgaste supere el 10%.
Consideraciones para la Selección de Horquillas
Al elegir las horquillas, se debe considerar la clase del carro del montacargas, la capacidad de elevación, los tipos de cargas a manipular, la longitud de las cargas y la necesidad de accesorios adicionales. Es importante asegurarse de que las horquillas estén diseñadas para la capacidad de elevación del montacargas.
La información proporcionada en este artículo es solo para fines informativos. Para obtener asesoramiento profesional, consulte siempre a un experto en manejo de materiales.
